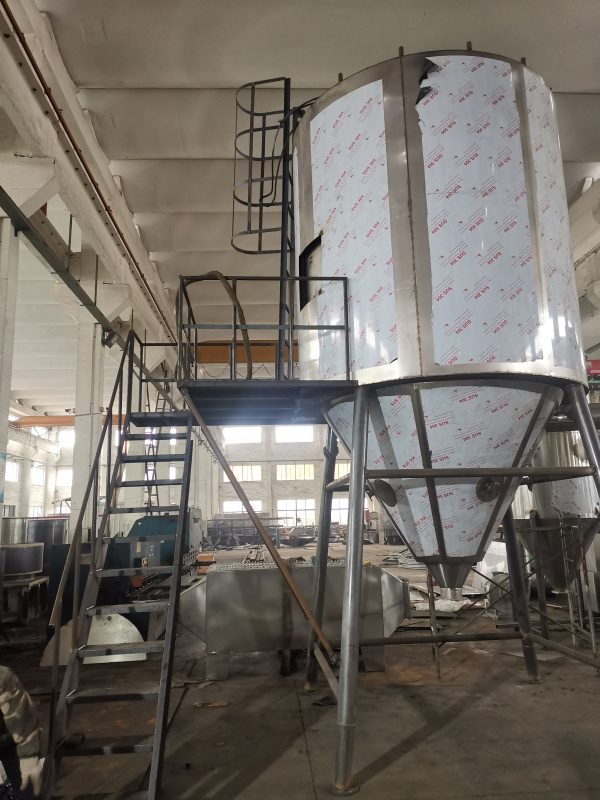

高速離心噴霧干燥機
產品介紹：
噴霧干燥機是液體工藝成形和干燥工業中較為廣泛應用的工藝。適用于從溶液、乳液、懸浮液和糊狀液體原料中生成粉狀、顆粒狀固體產品。因此，當成品的顆粒大小分布、殘留水份含量、堆積密度和顆粒形狀須符合標準時，噴霧干燥是一道較好的工藝。主要由漿料供應系統、霧化器、干燥塔、熱風系統、廢氣排放和除塵系統、卸料及粉料輸送系統等組成。
噴霧干燥是利用霧化器將料液分散為細小的霧滴，并在熱干燥介質匯總迅速蒸發溶劑形成干粉的過程，一般噴霧干燥分為四個階段：a料液霧化；b霧群與熱干燥介質接觸混合；c霧滴的蒸發干燥；d干燥產品與干燥介質分離。
原料液可以是溶液、乳濁液或懸浮液，也可以是熔融液或膏狀物等泵可以運輸?shù)囊后w形式，產品是粉狀、顆粒狀，空心球或團粒狀。
噴霧器是噴霧干燥的關鍵部分，主要離心式、壓力式及氣流式噴霧器。
技術規格：
|
型號 |
ZLPG-15 |
ZLPG-20 |
ZLPG-25 |
ZLPG-32 |
ZLPG-38 |
ZLPG-40 |
ZLPG-47 |
ZLPG-52 |
ZLPG-58 |
||
|
水份蒸發量 |
5 |
10 |
25 |
50 |
80 |
100 |
150 |
200 |
300 |
||
|
料液處理量 |
6-7 |
12-14 |
25-34 |
50-68 |
80-108 |
100-135 |
150-203 |
200-270 |
300-406 |
||
|
成品產量 |
1-2 |
2-4 |
4.8-7.2 |
9.2-14 |
14.8-22.4 |
18.4-28 |
28-42 |
36.8-56.4 |
55-85 |
||
|
濕物料含固量 |
18-25 |
||||||||||
|
成品含水量 |
3-5 |
||||||||||
|
電功率 |
36 |
45 |
63 |
99 |
132 |
153 |
204 |
246 |
330 |
||
|
加熱源 |
蒸氣+電 |
||||||||||
|
產品收集方式 |
一點或兩點收集：一次收集小輪車≥95% |
||||||||||
|
自控儀表 |
溫度與壓力自動控制、調節，聯鎖報警 |
||||||||||
|
進風溫度 |
150-200 |
||||||||||
|
出風溫度 |
80-100 |
||||||||||
|
外形尺寸 |
長 |
5000 |
5500 |
7000 |
8000 |
9800 |
11000 |
12200 |
14100 |
15000 |
|
|
|
寬 |
3000 |
3500 |
4000 |
5000 |
5700 |
6200 |
7000 |
7800 |
9000 |
|
|
(mm) |
高 |
4500 |
4600 |
5200 |
6500 |
7600 |
8100 |
9000 |
9850 |
11100 |
|
注：水份蒸發量與物料的特性及熱進風、出口溫度相關。當出口溫度為90oC,其水份蒸發曲線見上圖（供選型參考），隨著產品不斷更新，有關參數變更，恕不預先通知。
訂貨須知
◎料液名稱、物性：含固量(或含水量)、粘度、表面張力、PH值。
◎干燥后粉料容量、允許殘余含水量、粒度、允許高溫度。
◎產量、每天開班時間。
◎可供能源：蒸氣壓力可供量，電容量，可供燃煤、油、氣量。
◎控制要求：進、出口溫度是否需要自控。
◎收粉要求：要否安裝袋式捕集器，環境對排放尾氣要求。
◎其它特殊要求。
技術規格：
|
尺寸 |
A |
B |
C |
D |
E1 |
E2 |
F |
G |
H |
I |
|
LPG-25 |
1290 |
3410 |
4260 |
1800 |
1200 |
1200 |
1000 |
1700 |
1300 |
1550 |
|
LPG-50 |
1730 |
4245 |
5100 |
2133 |
1640 |
1640 |
1250 |
1750 |
1800 |
1600 |
|
LPG-100 |
2500 |
5300 |
6000 |
2560 |
2100 |
2100 |
1750 |
1930 |
2600 |
1780 |
|
LPG-150 |
2800 |
6000 |
7000 |
2860 |
2180 |
2180 |
1970 |
2080 |
3050 |
1960 |
|
LPG-200 |
2800 |
6600 |
7300 |
3200 |
2300 |
2300 |
2210 |
2250 |
3050 |
2100 |
|
LPG-300 |
2800 |
8000 |
8700 |
3700 |
2800 |
2800 |
2520 |
2400 |
3040 |
2250 |
